HHK系列电动弧形阀



电动弧形阀产品介绍

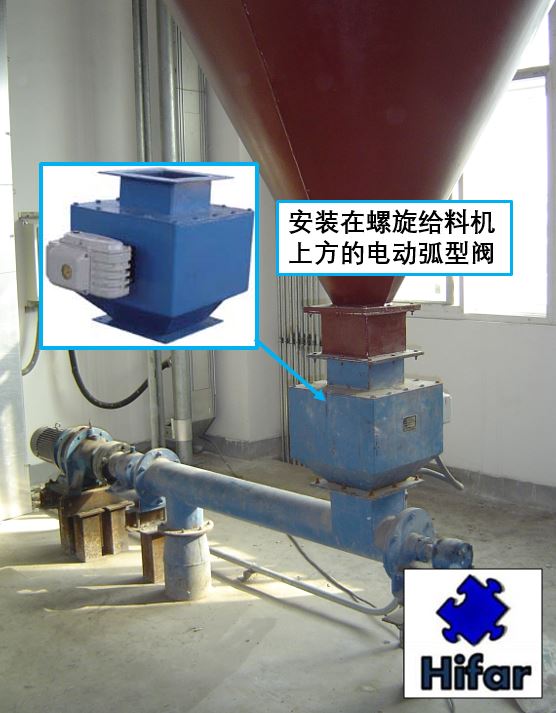

HHK系列电动弧形阀主要安装在料仓的下部或输送管道中间,用来控制散状固体物料,其独特的弧形结构,可保证不卡死,开闭自如。结构密封,保证不漏料。操作简单,工作稳定可靠,用特制电动执行器驱动,能手动和自动两用,还可接入微机进行控制。

HHK系列电动弧形阀包括开关式(切断阀)和智能电子式(调节阀)。开关式是通过外接电源直接控制电机的正反动作,实现开、关。智能电子式是通过机内智能控制器,直接接受来自上位仪表或计算机的DC4~20mA信号,且输出DC4~20mA阀位反馈信号,实现比例控制。

  电动弧型阀

电动弧型阀产品特性

·部件质量可靠:关键电器元件、轴承采用国内外名牌产品。
·电路可靠:控制器是以工业级微处理器和工业级高集成专用电路为核心的最新一代产品;采用了专用塑料壳体封装,百分百高温老化检验。
·精度高:传感器采用了精度高稳定性好的导电塑料电位器,输入和输出芯片采用了12位模/数转换器和12位数字/电流转换器,分辨率高。
·红外遥控设定操作:可选数字显示器窗口和红外遥控设定操作功能。
·智能校准:对阀位开度和阀位输出电流的“调零”和“调满”校准时,无需调整电位器、无需用基准测量仪表进行复杂的调试,只要在阀门实际的“全关”和“全开”位置各按一次按键,便以新设定的区间自动准确地修正为DC4~20mA。
·换向延时保护:内设电机换向保护功能,以避免执行器瞬间反向动作,提高电机和阀门寿命。
·数字限位:采用了数字限位开关,避免了调整机械限位开关的麻烦。
·智能步距:可避免振荡或过“冲”现象,提高控制精度。
·异常保护:当执行器出现速度异常、断线、堵转等异常情况时,显示器报警且自动切断电机电源。
·就地操作:通过红外遥控器或机壳内控制器上的按键,在现场可就地操作阀门开启或关闭,在断电时可用手动摇把操作。
·开向自由:改变阀门开向和阀门作用方式时,无需更换任何接线,通过按键设定即可完成。
·无需外加隔离器:可直接接入计算机系统,解决了以往电子式执行器由于输入“地” 与输出“地”有电位差,须另加隔离器才能同时接入上位计算机的缺点。
·免加油:由于采用了高性能极压润滑脂,不漏油且免加油。
·维修方便:由于控制器与执行器内部连接采用了插排端子,所以一旦控制器出现故障需要更换时,非常方便。



型  号
规 格
(最大流量)
a
b
h
e
m
n
HHK-50

50m3/h
200
300
450
130
2
8
HHK-120

120m3/h
300
400
650
120
3
12
HHK-200

200m3/h
400
500
800
115
4
16
HHK-300

300m3/h
450
550
950
127.5
4
16

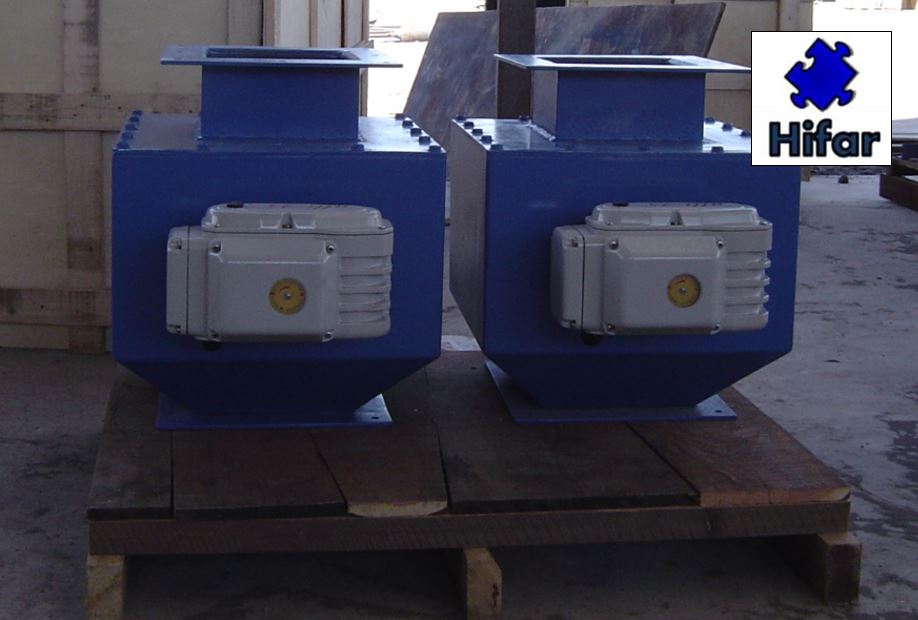

准备运送到客户工厂的电动弧型阀

准备运送到客户工厂的电动弧型阀
