固体流量计的选择-冲击式固体流量计(冲板流量计)与滑槽式(离心式)的差异性

现如今市场上有各种各样的固体流量计。尽管它们可能外表上看似比较相似,但并不是所有的固体流量计都是一样的。许多公司把它们的产品宣传成一种固体流量计,但在设备壳体下面其实又是另一种固体流量计。

所以,对于厂长,工艺工程师,设备维护经理来说应该如何区分不同的固体流量计从而选择一款能实现他们期望的效果呢?这里我们将阐明两种最受欢迎的固体流量计-冲击式固体流量计(冲板流量计)和滑槽式固体流量计(离心式)的区别。

冲击式固体流量计(冲板流量计)和滑槽式固体流量计(离心式)的运行原理:



冲击式固体流量计

冲击式固体流量计的原理:

冲击式固体流量计有很多叫法,例如: 冲板流量计,冲击式流量计,冲击式流量转换器等。 冲击式固体流量计使用的测量方法相当简洁,固体散装物料掉落到导流管上并以某个特定的角度和流量导向冲击力测量片。

冲击导致的冲击力是由垂直力和水平力所组成的。这里的冲击力可以由位于冲击力测量片下方的称重传感器测量。另一种测量冲击力的方法则是使用LVDT(位移传感器)之测量水平部分的力。

LVDT(位移传感器)的输出被处理后产生一个流量信号并积分成为一个累积信号。固体流量计之间的复杂程度也有差异,有些固体流量计会运用微处理器做一些格外的计算,滤波或均值。



离心式固体流量计

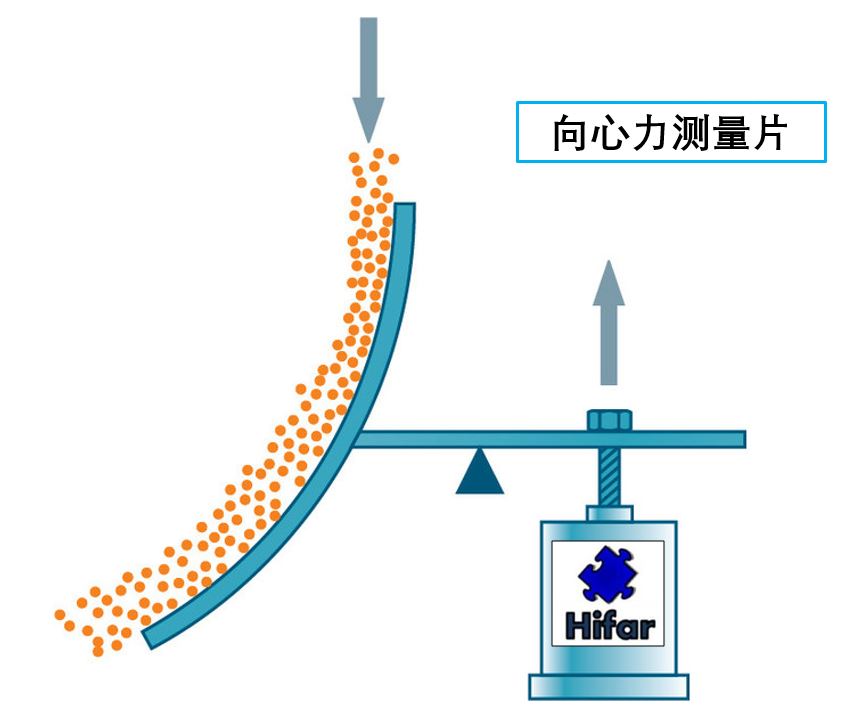

滑槽式(离心式)流量计的原理:

滑槽式(离心式)流量计的测量方法也很简单,物料垂直下落到流量计的弧形的导流管或导流盘。

与冲击式固体流量计不同物料在通过滑槽式(离心式)流量计时是滑过导流管或导流盘而非冲击,从而产生测量力和摩擦力。所产生的力是由安装在导流盘下方,后方或稍稍在上的称重传感器所测得的。

传感器的不同安装位置对滑槽式(离心式)流量计的运行方法有着很大的影响。

和冲击式固体流量计一样滑槽式(离心式)流量计的传感器的输出被处理后产生一个流量信号并积分成为一个累积信号。固体流量计之间的复杂程度也有差异,有些固体流量计会运用微处理器做一些格外的计算,滤波或均值。







固体流量计的准确度,维护与稳健性

冲击式固体流量计(冲板流量计):

通常根据冲击式固体流量计(冲板流量计)的复杂程度,所测物料,结构,其测量准确度一般在0.5%-5%。冲击式固体流量计的准确度和稳定的物料流动有很大的关系。正因为这个原因,大多数冲击式固体流量计都有一个很长的导流管将物料传送到冲击力测量片上。如果物料的流动性和一致性很好的话冲击式固体流量计(冲板流量计)的测量重复性也会很好,可以达到0.5%-1%的测量准确度。如果物料的颗粒大小或者流量变化很大则冲击式流量计的测量准确度将有所降低。此外如果所测物料的比重或弹性有所变化将会导致物料冲击冲击力测量片的方式产生变化从而影响测量精度。

从设备维护角度来看,除非被测物料是粗糙的或尘状的,一般情况下冲击式流量计的维护需求是很低的。冲击力测量片和导流管的磨损是在冲击式流量计中值得注意的。当物料堵塞时和进行维护作业时应当注意不要破坏到传感器。

市场上有很多不同的冲击式流量计,所以说你在选购冲击式流量计时你期待的冲击式流量计的表现请款会与你花费多少资金来购买有一定的关系。有些冲击式流量计非常稳健,能够在严酷的环境运行和测量高流动性的物料,而有些冲击式流量计无非就是简单的金属板外壳加上冲击力测量片。冲击式流量计的稳健性将直接影响到测量的准确性和你可以期待准确测量结果的持久性。

滑槽式(离心式)流量计:

通常根据滑槽式(离心式)流量计复杂程度,传感器的位置,结构,其测量准确度一般在0.25%-2%。滑槽式(离心式)流量计的传感器的安装位置十分重要,因为传感器传感器所在的位置会导致摩擦力大于所测的力,从而使物料颗粒大小,比重和其它物料性质的变化对测量精度的影响极为的大。物料进入离心式流量计的测量盘的方式也非常重要,因为垂直掉落到滑槽的位置如果不正确会导致物料冲击到测量盘上而不是滑落,这将会违背其本身的工作原理和设计初衷。

固体流量计原理

























每一种固体流量计的出身并不相同

当谈论到冲击式固体流量计(冲板流量计)和滑槽式(离心式)流量计,通常您会有很多的选择。但无论你选择哪一种固体流量计,它们都会给您提供流量测量结果和累计流量,然而您到底需要怎样的测量精度和哪一种固体流量计这将取决与您的预算。
